Генератор
При техническом обслуживании генератора согласно
периодичности, указанной в сервисной книжке, необходимо проверить
следующее.
1. Затяжку болтов крепления генератора к двигателю.
2. Натяжение ремня привода генератора.
3. Затяжку и чистоту всех соединений проводов
с генератором и аккумуляторной батареей.
4. Затяжку винтов крепления крышки к корпусу
генератора.
5. Затяжку гайки крепления шкива генератора.
6. При необходимости подтянуть перечисленные
резьбовые соединения.
7. Одновременно проверить состояние щеточного
узла генератора, для чего отвернуть винты крепления регулятора напряжения
к крышке и вынуть регулятор со щеткодержателем, проверить также
легкость перемещения щеток в держателе и состояние щеток.
Запрещается:
проверять исправность генератора по искрению
при замыкании на массу (даже кратковременном) и между собой любых
выводов генератора;
подключать генератор в электрическую цепь с обратной
полярностью;
выполнять электросварочные работы на автомобиле
без отсоединения электропроводов от выводов генератора;
подтягивать гайки на выводах генератора, отсоединять
и подсоединять к выводам провода при неотключенной аккумуляторной
батарее;
эксплуатировать генератор (двигатель), если отсоединен
провод от вывода "+" или отключена аккумуляторная батарея.
Не допускается попадание масла, антифриза и других
эксплуатационных жидкостей на щеточный узел генератора, так как
это может привести к выходу из строя интегрального регулятора напряжения.
При попадании эксплуатационных жидкостей на щеточный узел надо выполнить
следующее:
отвернуть два винта крепления щеточного узла
на крышке генератора со стороны контактных колец;
снять щеточный узел и разобрать его;
протереть куском чистой ткани все места контактных
соединений;
собрать и установить щеточный узел на генератор.
Стартер
При техническом обслуживании стартера необходимо
выполнить следующие операции.
1. Проверить и при необходимости подтянуть гайки
шпилек крепления стартера к блоку цилиндров двигателя.
2. Проверить плотность затяжки и чистоту наконечников
проводов, присоединяемых к выводам стартера.
3. Проверить и при необходимости подтянуть болты,
стягивающие крышки с корпусом стартера.
4. Для двигателя мод. 2106 согласно периодичности
технического обслуживания, указанной в сервисной книжке, аккуратно
зачистить коллектор стартера, проверить износ и прилегание щеток,
при необходимости заменить их новыми, притерев предварительно к
коллектору. Одновременно аккуратно очистить и смазать винтовые шлицы
вала стартера, втулки обеих крышек, шестерню включения и поводковое
кольцо привода стартера.
Предохранители электрических
цепей
Для защиты узлов электрооборудования и соединяющих
их проводов низкого напряжения от короткого замыкания служит. монтажный
блок (рис. 81).
 |
Рис. 81. Расположение монтажного
блока предохранитель и реле (со снятой крышкой) в отсеке двигателя:
1-плавкий предохранитель; 2-корпусблока; 3-реле |
В состав блока входят коммутирующие реле 3, обеспечивающие
включение и работу некоторых электроприборов системы электрооборудования,
а также плавкие предохранители 1. Каждый предохранитель рассчитан
на соответствующую номинальную силу потребляемого тока и защищает
определенную цепь системы. В случае короткого замыкания предохранитель
перегорает. После устранения короткого замыкания вышедший из строя
предохранитель необходимо заменить новым, аналогичным по силе номинального
тока нагрузки.
Жгут электропроводов к монтажному блоку присоединяется
с помощью штекерных разъемов, зафиксированных в соответствующих
гнездах корпуса блока. Необходимо обеспечивать правильное подсоединение
и периодически проверять надежность фиксации колодок в гнездах монтажного
блока.
Монтажный блок сверху закрывается прозрачной
крышкой, на которой нанесены символы назначения реле и предохранителей
(табл. 4), номера предохранителей и защищаемые ими цепи. Прозрачная
крышка позволяет без ее снятия визуально контролировать состояние
плавких предохранителей. Перед заменой перегоревшего предохранителя
нужно выяснить и устранить причину выхода его из строя. Крышку блока
следует снимать вверх за ее приливы, прикладывая усилия одновременно
с обеих сторон.
|
Символ
|
N Предо-
хранителя
|
Сила тока, А
|
Защищаемая цепь
|
|
|
1, 2
|
8
|
Резервная
|
|
3
|
8
|
Резервная |
|
4
|
16
|
Электродвигателя вентилятора отопителя
Катушки реле обогрева стекла окна двери задка
Катушки реле электродвигателя вентилятора системы охлаждения
двигателя
Сигнальной лампы включения обогрева стекла окна двери задка
Электродвигателя омывателя стекла ветрового окна
|
|
5
|
8
|
Электродвигателя и реле включения очистителя стекла ветрового
окна
Ламп света заднего хода
Контрольно-измерительных приборов
Ламп указателей поворота
Лампы освещения вещевого ящика
Сигнальной лампы включения указателей поворота
Сигнальной лампы закрытия воздушной заслонки карбюратора
Контрольной лампы аварийного состояния рабочей тормозной системы
и включения стояночной тормозной системы
Контрольной лампы резервного остатка топлива
Контрольной лампы аварийного давления масла
|
|
6
|
8
|
Противотуманных фар
Плафонов освещения салона
Ламп сигнала торможения в задних фонарях
|
|
7
|
8
|
Подкапотной лампы
Сигнальной лампы включения габаритного огня
Ламп освещения приборов
Лампы подсветки прикуривателя
Катушки реле
Противотуманных фар
|
|
8
|
16
|
Звукового сигнала
Катушки реле звукового сигнала
Электродвигателя вентилятора системы охлаждения двигателя
|
|
|
9
|
8
|
Ламп габаритного огня в левой головной фаре, левом заднем
фонаре
Плафона освещения багажного отделения
|
|
10
|
8
|
Ламп габаритного огня в правой головной фаре, правом заднем
фонаре
Фонарей освещения номерного знака
|
|
11
|
8
|
Ламп указателей поворота при включении аварийной сигнализации
|
|
|
12
|
16
|
Нагревательного элемента в стекле окна двери задка
Нагревательного элемента в прикуривателе
|
|
|
13
|
8
|
Лампы дальнего света в правой головной фаре
|
|
14
|
8
|
Лампы дальнего света в левой головной фаре
Сигнальной лампы включения дальнего света головных фар
|
|
|
15
|
8
|
Лампы ближнего света в левой головной фаре
Ламп противотуманного света в задних фонарях
Сигнальной лампы включения противотуманного света в задних
фонарях
|
|
16
|
8
|
Лампы ближнего света в правой головной фаре
|
Регулировка света головных
фар
В процессе эксплуатации автомобиля согласно периодичности
технического обслуживания, указанной в сервисной книжке, следует
проверять и при необходимости регулировать направление пучка света
головных фар на станции технического обслуживания автомобилей. Если
нет возможности провести указанную работу на станции технического
обслуживания, ее можно выполнить самостоятельно в такой последовательности.
1. Разметить экран, как показано на рис. 82.
При этом линию 1 (центров головных фар) нанести на экран на расстоянии
h, равном высоте расположения центров головных фар над уровнем пола.
Расстояние h измерять на снаряженном автомобиле.
 |

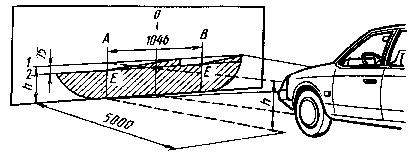

| Рис. 82. Регулировка света головных фар |
2. Автомобиль установить на горизонтальной площадке
перпендикулярно экрану на расстоянии 5 м от него. При этом продольная
плоскость симметрии автомобиля должна проходить по линии 0 экрана.
3. Произвести регулировку ближнего света головных
фар на автомобиле с нормальным давлением воздуха в шинах и с нагрузкой
на месте водителя 75 кгс. Направление ближнего света головных фар
регулируют отдельно для каждой фары (вторую фару на время регулировки
следует закрыть).
4. Отрегулировать винтами 6 и 1 (рис. 83) ручной
регулировки пучка света в вертикальной и горизонтальной плоскостях
положение на экране светового пятна каждой головной фары, если расположение
световых пятен на экране при включенном ближнем свете не соответствует
показанному на рис. 82.
 |

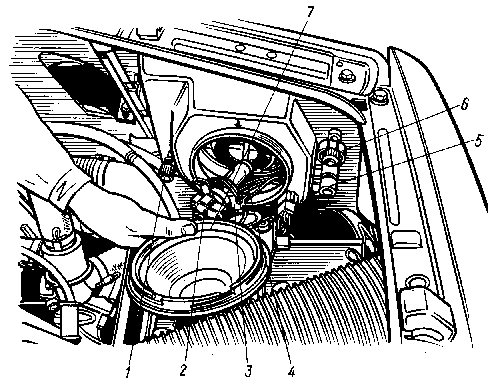

Рис. 83. Вид на головную фару из отсека двигателя:
1-винт ручной регулировки пучка света в горизонтальной плоскости;
2-колодка; 3- держатель лампы; 4-лампа ближнего света фары;
5-дополнительный винт корректора: 6-винт ручной регулировки
пучка света в вертикальной плоскости; 7-защитный колпак |
Направление света фары считают отрегулированным
тогда, когда верхняя граница левой части светового пятна совпадает
с линией 2 (см. рис. 82), а вертикальные линии А и В центров головных
фар проходят через точку пересечения горизонтального и наклонного
участков светового пятна.
5. Проверить правильность регулировки света головных
фар при включении дальнего света сначала для одной головной фары,
а затем для обеих. Центр светового пятна должен лежать на вертикальных
линиях А и В, но на 25 мм ниже линии 1.
Конструкция головных фар позволяет изменять наклон
светового пучка фары в зависимости от нагрузки в салоне автомобиля,
для чего необходимо повернуть вправо до отказа дополнительный винт
5 (см. рис. 83) корректора, расположенный на корпусе головной фары
(при полной нагрузке в салоне).
В случае, если автомобиль укомплектован гидрокорректором,
эту операцию можно осуществлять с места водителя, пользуясь ручкой
5 (см. рис. 3) управления гидрокорректора, расположенной на панели
приборов с левой стороны от водителя.
При регулировке света фар дополнительный винт
корректора или ручка гидрокорректора (если автомобиль укомплектован
гидрокорректором) должны находиться первоначально в крайнем левом
положении.
|
